GAFCHROMIC™ XD 剂量胶片用于测量电离辐射的吸收剂量，尤其适用于高能光子线。胶片在 0.4~40Gy 剂量范围内有对比度，更适用于 SRS 和 SBRT。

美国Ashland GafChromic™ EBT-XD剂量胶片产品简介：

Gafchromic™ EBT-XD 专为测量电离辐射的吸收剂量而设计，尤其适用于高能光子。该胶片的动态范围经过专门设计，可在 0.4 至 40 Gy 的剂量范围内实现较好性能，因此非常适合立体定向放射外科 (SRS) 和立体定向体部放射治疗 (SBRT) 等应用。对于剂量大于 50 Gy 的测量，应考虑使用 Gafchromic™ MD-V3 或 HD-V2 胶片。Gafchromic™ EBT-XD 放射变色胶片的结构如图 1 所示。该胶片由厚度约为 25 μm 的活性层和两层厚度为 125 μm 的哑光聚酯基底组成。活性层包含活性成分、标记染料、稳定剂和其他成分，这些成分赋予胶片近乎与能量无关的响应。不同批次产品的活性层厚度可能略有差异。

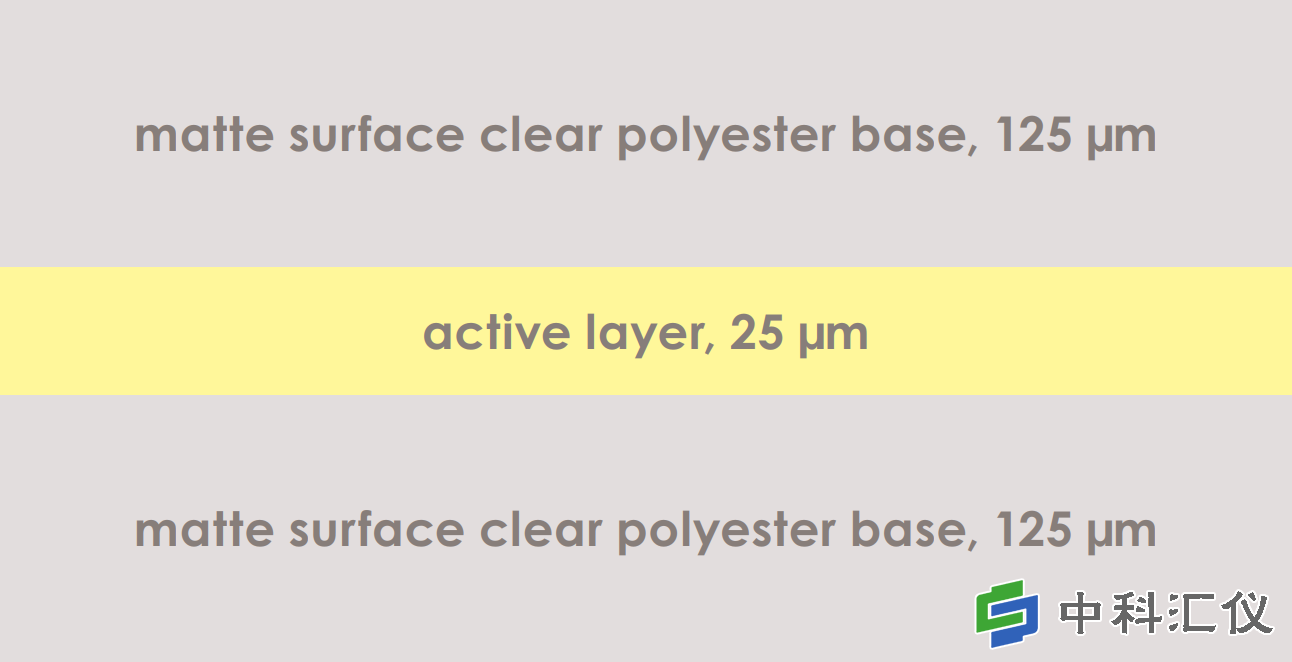

图 1. Gafchromic™ EBT-XD 剂量膜的结构

EBT-XD 自显影胶片作用层中加入黄色标记颜料，使其在使用 RGB 彩色平板扫描仪扫描并使用 FilmQAPro™软件进行分析时，使多通道剂量测量法的优势得到较大发挥。

美国Ashland GafChromic™ EBT-XD剂量胶片产品特点：

• 动态剂量范围：0.1Gy~200Gy

• 剂量范围：0.4Gy~40Gy，特别适用于 SRS 和 SBRT

• 实时显影，无须冲洗

• 能量响应：100keV~MV

• 近似组织等效

• 高分辨率：≥5µm

• 在作用层中加入标记颜料的新技术使多通道剂量测量法的优势得到较大的发挥

• 降低了对 UV/可见光的光敏度

• 优良的一致性

• 耐高温：60℃下稳定性良好

美国Ashland GafChromic™ EBT-XD剂量胶片性能数据及使用说明：

和其它 GafChromic™自显影胶片一样，EBT-XD 胶片可以在室内光线条件下放置几个小时而不发生显著改变，不过我们还是建议不要将其长时间放置在室光条件下，而是应该在不适用时将其避光保存。当 GafChromic™ EBT-XD 胶片被曝光后，其中的作用成分将吸收大约633nm 波长的光而变成蓝色高分子聚合物。

GafChromic™ EBT-XD 自显影胶片可以通过使用 48 位彩色平板扫描仪将其图像信息转化为二维数字信息，常用的扫描仪是 EPSON Expression 11000XL，V750，V700 和 1680 平板扫描仪，这些扫描仪都是彩色扫描仪，每个色彩通道的色深都是 16 位，可以测量胶片的红绿蓝三种色彩的组成情况。我们常用的是 EPSON Expression 11000XL，因为它的扫描区域大，这将大大降低扫描的边缘影响。

EBT-XD 经 RGB 彩色扫描仪扫描后的剂量响应曲线如图 2 所示，我们建议用以下函数关系来表达其刻度曲线：dx (D) = –log( a+b D/c+D)

其中 dx(D)表示剂量值 D 在 x 通道下的光密度值，a、b、c 是需要确定的参数，这个函数式的优势在于：

• 剂量值和光密度值之间的转换和确定方便

• 有相关物理事实支持，即胶片的光密度值随着曝光值的增加而增加，在高剂量区逐渐趋近一个常数值。多项式函数在适用范围外明显不符合胶片光密度增长规律

EBT3 和 EBT-XD 的性能比较：

前面我们提到，EBT-XD 适合用于 SRS 和 SBRT，而 EBT2/3 用于高剂量条件下时，将会面临很多挑战。其中两个问题就是随剂量增加而在高剂量下产生的不确定性以及潜在的扫描边缘影响。

由于 GafChromic ™ 胶片易染色的特性，所以其没有清晰的色彩饱和度点。在应用FilmQAPro 软件对胶片进行分析时，这点就显得尤其重要，这样就可以利用所有有效扩大胶片动态范围的色彩通道。然而，剂量响应曲线的斜率越小，在高剂量区的剂量测量误差就越大。如图 2 所示，在 10~20Gy 范围内，EBT-XD 比 EBT3 更满足使用要求。

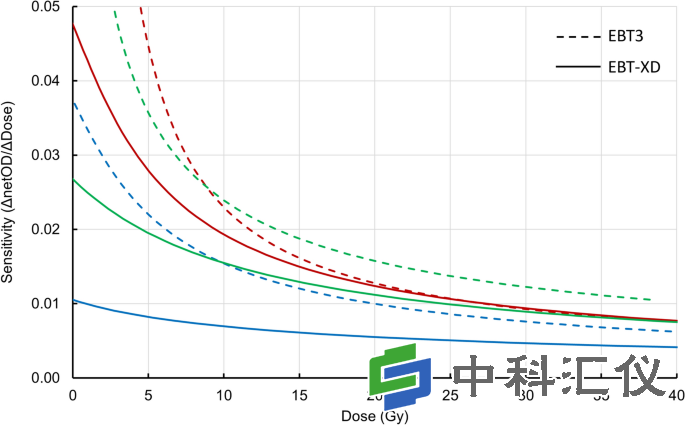

图 2 ：GafChromic ™ EBT3(左)和 EBT-XD(右)的刻度曲线比较

很多用户提到过使用平板扫描仪测量胶片会产生边缘反应，比如扫描时放置胶片的位置相对于扫描仪中芯位置的不同会使测量的色彩值不同。显然，在扫描时胶片放置的位置离中芯位置越远，扫描得到的色彩像素值越低，响应的剂量值就越高。

如图 3 所示，EBT-XD 胶片的作用粒子尺寸比 EBT2/3 小很多，粒子尺寸越小，光散射和级化反应就越低，而且同样剂量照射 EBT2/3 与 EBT-XD，粒子尺寸越小，光密度越低，这就降低了边缘反应。

图 3：EBT2/3(左)与 EBT-XD 作用粒子图
