Gafchromic HD-V2 是专门为测定高能光子吸收剂量的定量分析而设计的剂量学胶片。HD-V2 是一种自显影剂量胶片，无需洗片。

美国Ashland Gafchromic HD-V2免冲洗胶片产品简介：

Gafchromic™ HD-V2 胶片是一款放射变色剂量测定胶片，专为定量测量高能光子的吸收剂量而设计。HD-V2 是一款自显影胶片，非常适合无冲洗环境。由于放射变色胶片无需曝光后处理，因此无需处理任何化学品，且无需暗室即可操作和使用。

Gafchromic™ HD-V2 使用黄色标记染料。当与 RGB 胶片扫描仪和 FilmQA Pro™ 软件配合使用时，HD-V2 胶片中的标记染料可实现多通道剂量测定的所有优势。使用标记染料并非强制性要求。您可以继续仅使用红色通道进行剂量测定，但这样就无法获得多通道方法的所有优势，而这些优势本可以提升您的胶片剂量测定效果。

Gafchromic™ HD-V2 薄膜的结构如图 1 所示。该薄膜由厚度约为 8μm 的活性层构成，活性层包含活性成分、标记染料、稳定剂和其他赋予薄膜能量无关响应的成分。活性层的厚度可能因批次而略有不同。活性层涂覆在厚度为 97μm 的透明聚酯基材上。

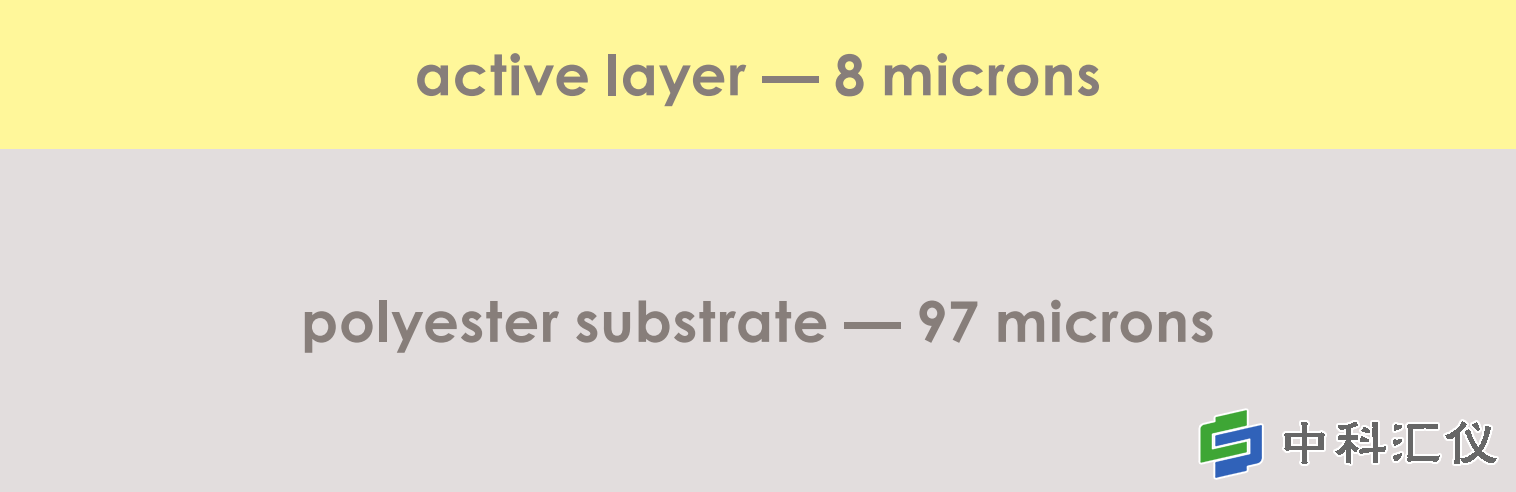

图 1. Gafchromic™ HD-V2 剂量胶片的配置

Gafchromic™ HD-V2 胶片具有非对称横截面(见图 1)。测量结果表明，扫描仪或密度计的响应可能取决于胶片哪一面朝向光源。建议无论采用横向还是纵向方向，测量 HD-V2 胶片时都应始终使胶片的同一面朝向光源。

为了便于区分正反两面，Gafchromic™ HD-V2 薄膜的一角附近都缝有一条小缝。如图 2 所示，当薄膜以横向方向放置，缝隙位于右上角时，未覆膜的活性层就朝向观察者。

图 2. Gafchromic™ HD-V2 胶片横向视图，右上角有狭缝

美国Ashland Gafchromic HD-V2免冲洗胶片产品主要特性和优势：

• 动态剂量范围：10 Gy 至 1000 Gy

• 无需曝光后处理即可实时显影

• 能量依赖性：从 100keV 到 MV 范围，响应差异较小

• 接近组织等效

• 高空间分辨率 – 可分辨至少 5μm 的特征

• 可在室内光线下操作 – 无需暗室

• 活性涂层曝光后可检测低能光子和电子

• 采用专有新技术，在活性层中加入标记染料：

– 可通过多通道剂量测定法实现非均匀性校正

– 降低紫外线/光敏感性

美国Ashland Gafchromic HD-V2免冲洗胶片产品新功能：

• 采用专有新技术，在活性层中加入标记染料。

• 利用多通道剂量测定法实现非均匀性校正

• 降低对紫外线/光的敏感性

• 更均匀

• 在高达 60°C (140 ° F) 的温度下稳定。GAF Chromic HD-V2 相较于上一代 GAF Chromic

美国Ashland Gafchromic HD-V2免冲洗胶片产品性能数据和实用用户指南：

当 Gafchromic™ HD-V2 薄膜中的活性成分暴露于辐射时，会发生反应，形成一种蓝色聚合物，其吸收峰值约为 670 nm，如图 3 所示。

Gafchromic™ HD-V2 放射变色剂量胶片可使用透射式密度计、胶片扫描仪或分光光度计进行测量。如图 3 所示，使用红光测量可增强剂量胶片的响应。使用分光光度计时，扫描胶片并使用峰值吸光度可获得响应。大多数密度计测量波长范围较广，而用于测量彩色胶片的透射式密度计则测量可见光谱内的各种窄波段，例如可见光、红光、绿光和蓝光。

这种密度计在摄影行业中被广泛使用。

为了快速获取二维信息，平板彩色扫描仪已被证明能很好地兼容所有 Gafchromic™ 胶片，包括 HD-V2 胶片。常用的专业照片扫描仪，例如 EPSON* Expression 10000XL、11000XL、12000XL 和 1680 平板彩色扫描仪，均可使用。这些扫描仪均为彩色扫描仪，能够以每通道 16 位色彩深度测量胶片的红、绿、蓝三原色分量。

图 4 显示了 HD-V2 胶片在 RGB 彩色扫描仪上的典型剂量响应曲线。我们建议使用以下函数形式拟合校准曲线：

dx (D) = –log( a+b D/c+D)

其中 dx(D) 表示胶片在扫描仪通道 x 中剂量为 D 时的光密度，a、b、c 为待拟合的方程参数。这些函数的优点如下：

• 它们易于反演，可以确定密度与剂量之间的关系，或剂量与密度之间的关系。

• 它们符合物理现实，即胶片密度应随曝光量增加而增加，但在高曝光量下趋于一个接近恒定的值——多项式函数通常与拟合数据范围之外的物理现实不符。

• 由于这些函数具有上述合理的行为，因此所需的校准点更少，从而节省时间和胶片。

——例如，要覆盖 0 至 1000 Gy 的剂量范围，需要 6-8 个剂量点，例如 0、25、50、100、200、400、800 和 1200 Gy。

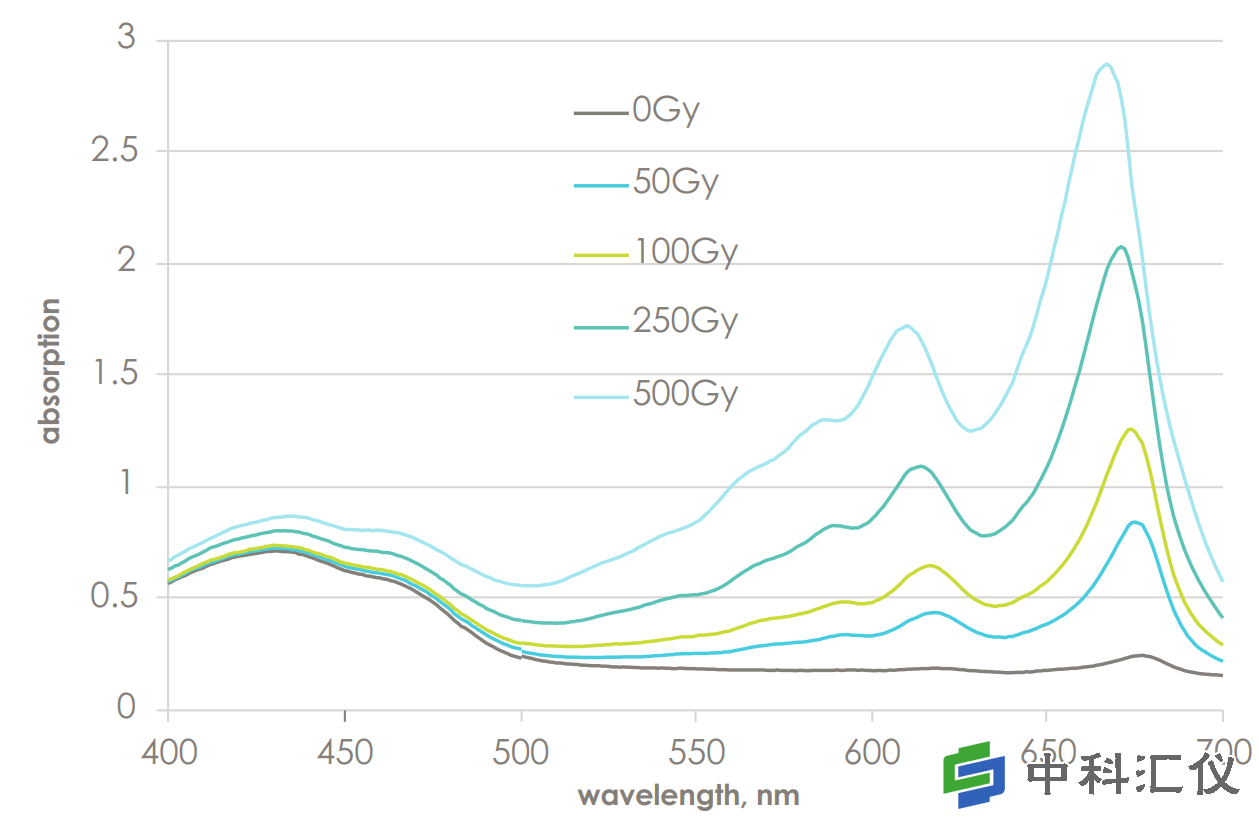

图 3. Gafchromic™ HD-V2 光谱随吸收剂量的变化

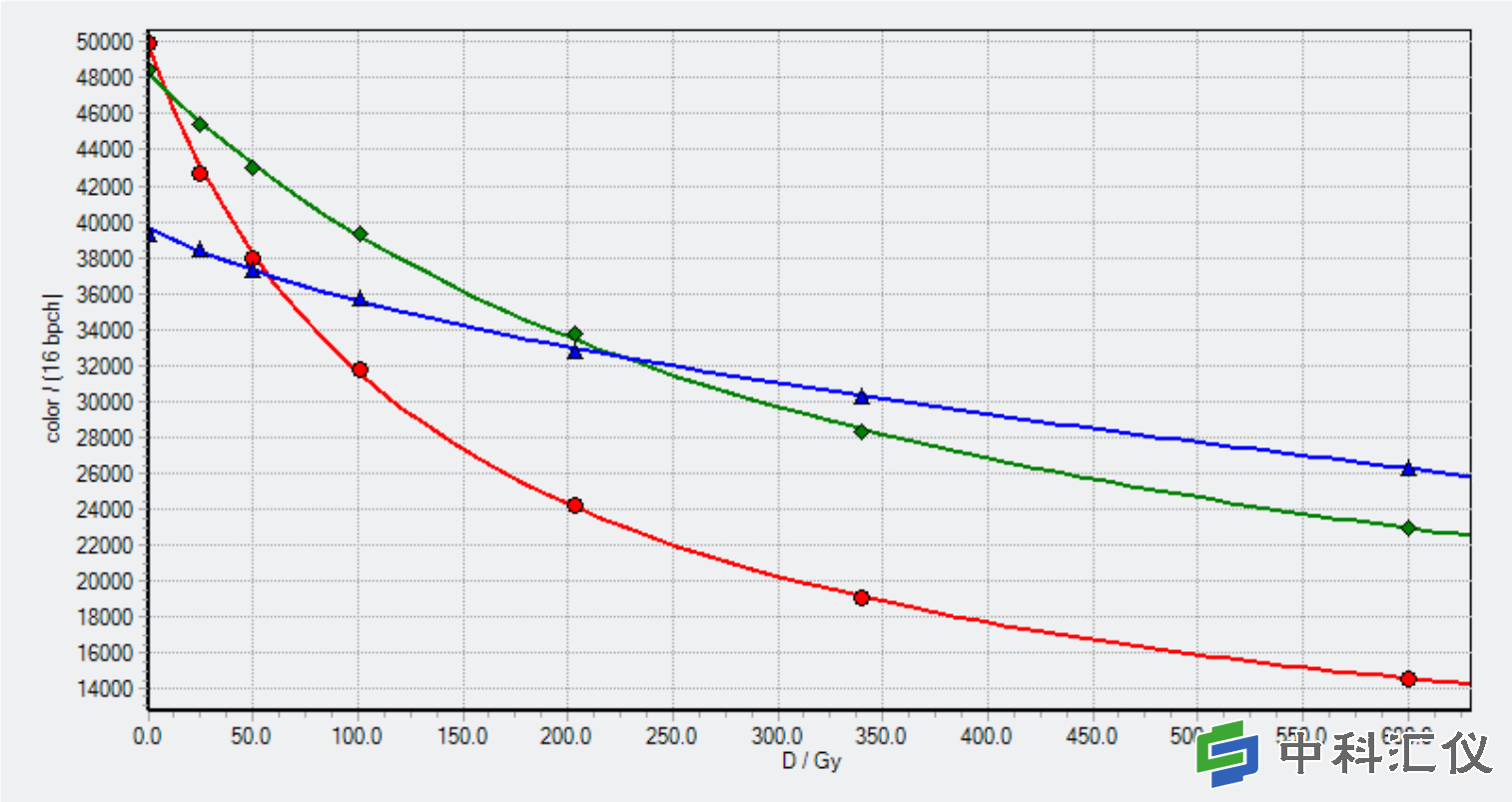

图 4. Gafchromic™ HD-V2 在所有颜色通道中的响应
